Изоляция проводов — важнейший этап электромонтажа, гарантирующий безопасность, долговечность и должен соответствовать нормам ПУЭ.
В этой статье мы подробно разберём: какие способы соединения и изоляции разрешены ПУЭ и ГОСТ; чем изолировать провода — термоусадкой, клеммниками, изолентой или гильзами; практические примеры монтажа; как выбрать оптимальный способ именно для вашего случая.
Что говорят официальные источники
Согласно ПУЭ (п. 2.1.21 и 2.1.25) и ГОСТ изоляции жил кабеля, соединения должны выполняться с помощью опрессовки, пайки или клеммников, а изоляция — быть равноценной заводской оболочке кабеля.
1. Основные материалы для изоляции проводов
Термоусадочная трубка (кембрик) — лучший вариант для долговременной защиты соединений. Она надевается на жилу до соединения, затем прогревается и плотно облегает провод.
Как пользоваться термоусадкой:
- Подберите трубку диаметром на 30–50% больше соединения
- Наденьте её на провод до соединения
- После опрессовки, пайки или сварки прогрейте феном
- Дождитесь, пока трубка обожмёт провод — получится герметичная изоляция
Преимущества:
- устойчивость к влаге, пыли, УФ
- термостойкость до +125 °C
- аккуратный внешний вид
- срок службы до 30 лет
- соответствует ГОСТ 19034-82
2. Изолированные гильзы и обжим проводов
Для соединения и оконцевания жил применяются гильзы НШВИ и ГМЛ, обеспечивающие плотный электрический контакт и защиту от обрыва.

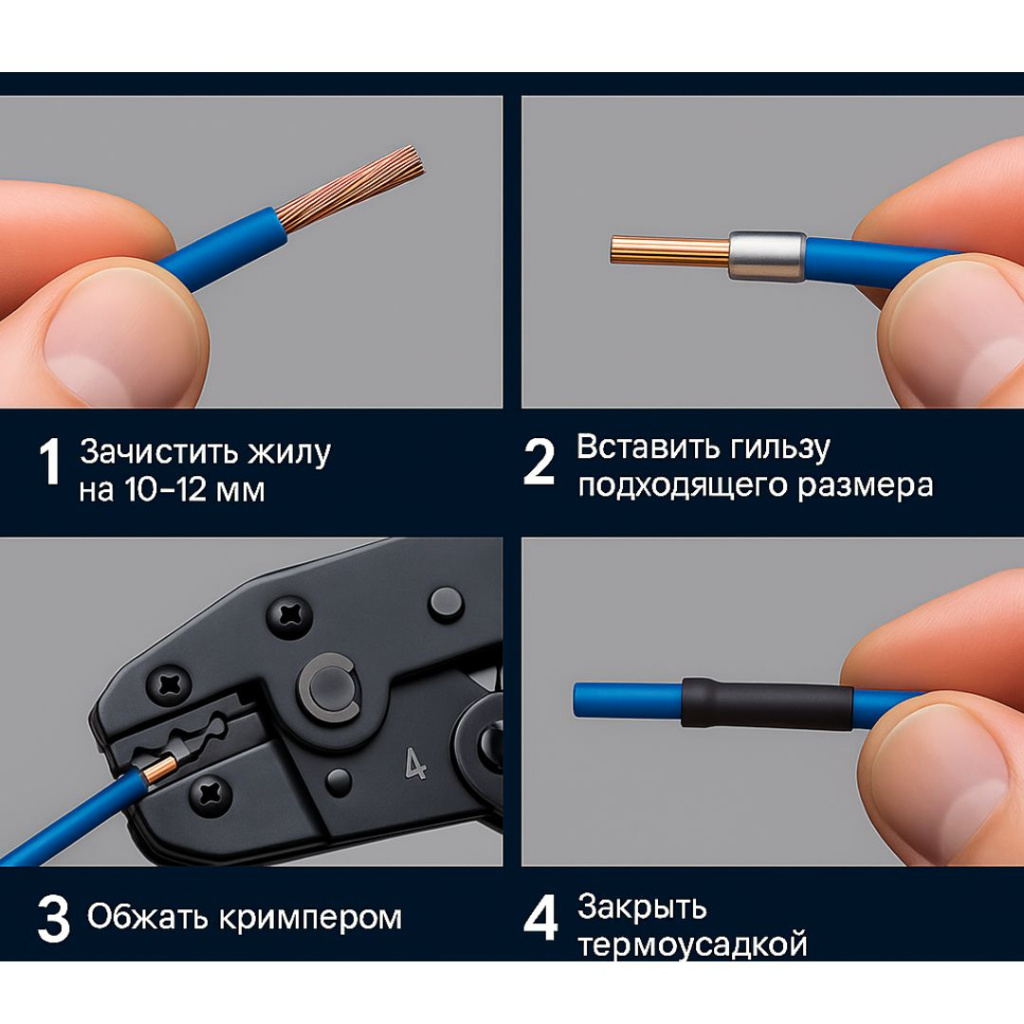

Как обжать провода?
3. Изолента (ПВХ-лента)
Классический и универсальный способ изоляции. Применяется по ГОСТ 16214-86 для сетей до 1000 В
Рекомендации: используйте качественную ленту толщиной не менее 0,13 мм; делайте 3–4 витка с натяжением; избегайте применения в местах перегрева и влаги. Изолента удобна для временных соединений, но в ответственных узлах предпочтительна термоусадка
4. Муфта для изоляции кабеля
Для уличных и подземных соединений используется герметичная кабельная муфта. Она защищает жилы от влаги, механических нагрузок и УФ- излучения. Муфты применяются при соединении силовых кабелей, в том числе многожильных. Они обеспечивают изоляцию, эквивалентную заводской оболочке, и полностью соответствуют ГОСТ 13781.0-86
5. Клеммники и зажимы (WAGO, СИЗ)
Современные способы изоляции проводов, объединяющие контакт и защиту. Клеммники WAGO, СИЗ и аналогичные устройства сертифицированы по ГОСТ Р 51323.1-99
Преимущества:
- быстрый монтаж без инструмента
- встроенная изоляция корпуса
- возможность подключения нескольких жил
Для изоляции медного провода подходят стандартные модели WAGO, для алюминия — с биметаллическими вставками или контактной пастой.

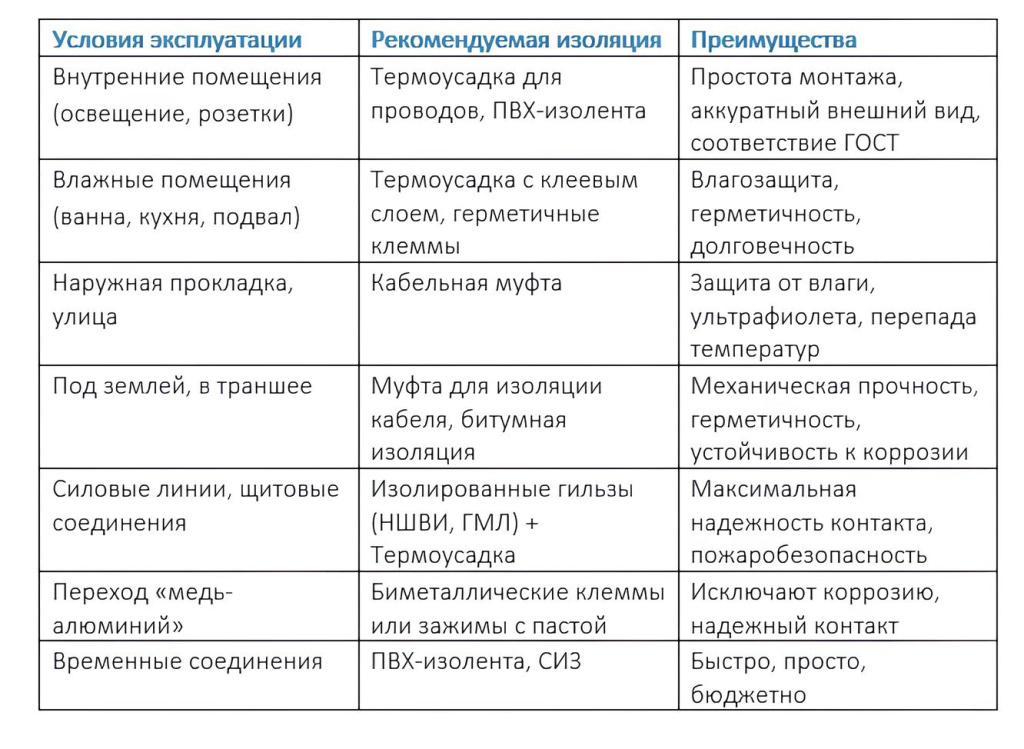

6. Какая изоляция кабеля лучше
Надёжная изоляция проводов — это не просто защита от короткого замыкания, а долговечность и безопасность всей электросистемы. Используйте материалы, соответствующие ПУЭ и ГОСТ, и подбирайте способ под конкретные условия. Для большинства бытовых задач оптимальны: термоусадка для проводов после обжима или пайки; изолированные гильзы для профессиональных соединений; муфты — для уличных и подземных линий
